Antennes de télévision
Antenne pour la télédiffusion, antennes à panneau, antennes directionnelles, antennes à liaison hyperfréquence
Les systèmes rayonnants ELETEC sont disponibles pour les systèmes analogiques et numériques dans toutes les bandes UHF, VHF bIII & bI. Ils conviennent aux modèles directionnels ou omnidirectionnels sur pentagonal uniquement pour les tours UHF, triangulaires ou carrées. La ligne UHF comprend des antennes panneaux pour une polarisation horizontale, verticale, circulaire et elliptique. La ligne VHF comprend des panneaux bI et bIII et des antennes Yagi, adaptées aux systèmes rayonnants à polarisation horizontale ou verticale. Toutes les antennes dipôles VHF pourraient être pressurisées, ce qui est une caractéristique des systèmes d’antennes les plus complexes et il est souvent nécessaire d’en assurer la fiabilité. Le réseau d’antennes du panneau bIII comprend également des antennes à bande passante réduite DAB et DAB et Log Periodics à large bande.
Toutes les antennes UHF et VHF sont fabriquées avec des matériaux extrêmement solides pour garantir une bonne résistance aux intempéries et à l’érosion saline. Les systèmes d’antennes complets comprennent : des antennes panneaux, des supports de fixation, des répartiteurs de puissance et des câbles d’interconnexion. Des solutions spéciales de systèmes rayonnants pourront être étudiées, sur demande.
INFORMATIONS DE COMMANDE
|
MAQUETTE
|
LA DESCRIPTION
|
CONNECTEUR
|
|
P/U
|
Antenne Panneau UHF
|
N femelle
|
|
P/U7
|
Antenne Panneau UHF
|
DIN 7-16 femelle
|
|
P/U8
|
Antenne Panneau UHF
|
EIA 7/8 »
|
|
PTS/U
|
Antenne UHF TURNSTYLE 4 DIPOLE
|
N femelle
|
|
PTS/U7
|
Antenne UHF TURNSTYLE 4 DIPOLE
|
DIN 7-16 femelle
|
|
PSD/3
|
Antenne panneau VHF biii simple dipôle
|
DIN 7-16 femelle
|
|
PSD/78
|
Antenne panneau VHF biii simple dipôle
|
EIA 7/8 »
|
|
PDD/3
|
Panneau VHF biii Antenne double dipôle
|
EIA 7/8 »
|
|
P/B1
|
Panneau VHF bI Antenne
|
EIA 7/8 »
|
|
P3Y/1
|
Antenne vhf bi 3 elements yagi
|
N femelle
|
|
P3Y/17
|
Antenne vhf bi 3 elements yagi
|
DIN 7-16 femelle
|
|
P3Y/78
|
Antenne vhf bi 3 elements yagi
|
EIA 7/8 »
|
|
S’il-vous-plait ajoutez:
– H pour polarisation horizontale
– V pour la polarisation verticale
Veuillez contacter le bureau de vente ELETEC Broadcast pour les autres types disponibles
|
||
SYSTÈMES RAYONNANTS
(spécification sujette à changement sans préavis)
|

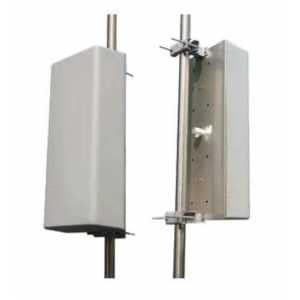

Antenne Panneau UHF
|
|
|
Frequency range
|
470 – 860 MHz
|
|
Average Gain
|
11 dBd
|
|
VSWR
|
≤ 1.12:1
|
|
Polarization
|
Horizontal or vertical
|
|
Lightning protection
|
All metal parts DC grounded
|
|
Construction material
|
Reflector: hot dip galvanized steel
Dipole: stainless steel
Radome: fiberglass
|
|
Connector
|
N female (400 W ATV) – P/U
DIN 7-16 female (1500 W ATV)– P/U7
EIA 7/8” (2500 W ATV)– P/U8
|
|
UHF TURNSTYLE 4 DIPOLE Antenna
|
|
|
Frequency range
|
470 – 860 MHz
|
|
Average Gain
|
5 dBd
|
|
VSWR
|
≤ 1.12:1
|
|
Polarization
|
Horizontal
|
|
Lightning protection
|
All metal parts DC grounded
|
|
Construction material
|
Dipole: MIL-C-5541
Radome: fiberglass
|
|
Radiation
|
Omnidirectional
|
|
Mounting
|
Directly on the top of tower/mast
(diam 60-114 mm) safety hoist ring
|
|
Connector
|
N female (300 W ATV) – P/TS-U
DIN 7-16 female (1200 W ATV) -P/TS-U7
|
|
VHF biii Panel Antenna single dipole
|
|
|
Frequency range
|
170 – 240 MHz
|
|
Average Gain
|
8 dBd
|
|
VSWR
|
≤ 1.23:1
|
|
Polarization
|
Horizontal or vertical
|
|
Lightning protection
|
All metal parts DC grounded
|
|
Construction material
|
Reflector: hot dip galvanized steel
Dipole: stainless steel
Radome: fiberglass
|
|
Connector
|
DIN 7-16 female (1000 W ATV) – p-sd/3
EIA 7/8” (3000 W ATV) – p-sd/38
|
|
VHF biii Panel Antenna double dipole
|
|
|
Frequency range
|
170 – 240 MHz
|
|
Average Gain
|
11 dBd
|
|
VSWR
|
≤ 1.1:1
|
|
Polarization
|
Horizontal
|
|
Lightning protection
|
All metal parts DC grounded
|
|
Construction material
|
Reflector: hot dip galvanized steel
Dipole: stainless steel
Radome: fiberglass
|
|
Connector
|
EIA 7/8” (3000 W ATV) – P-DD/3
|
|

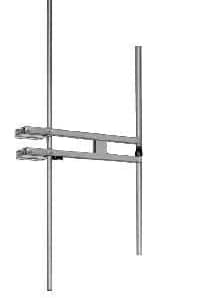

VHF bI panel Antenna
|
|
|
Frequency range
|
47 – 88 MHz
|
|
Average Gain
|
6.5 dBd
|
|
VSWR
|
≤ 1.15:1
|
|
Polarization
|
Horizontal
|
|
Lightning protection
|
All metal parts DC grounded
|
|
Construction material
|
Reflector: hot dip galvanized steel
Dipole: stainless steel
Radome: fiberglass
|
|
Connector
|
EIA 7/8” (2500 W ATV) – P/1
|
|
Antenne vhf bi 3 elements yagi
|
|
|
Gamme de fréquences
|
47 – 88 MHz
|
|
Bande passante
|
3 MHz
|
|
Gain moyen
|
7 dBd
|
|
VSWR
|
≤ 1,2:1
|
|
Polarisation
|
Horizontale ou verticale
|
|
Protection contre la foudre
|
Toutes les pièces métalliques mises à la terre CC
|
|
Materiel de construction
|
Supports de montage et boulons : acier galvanisé
Éléments : acier inoxydable
|
|
Connecteur
|
N femelle (VTT 500 W) – P-3Y/1
DIN 7-16 femelle (1400 W ATV) – P-3Y/17
EIA 7/8” (VTT 2000 W) – P-3Y/18
|
